風機水簾安裝使用手冊
一、適用環境及效果
負壓風機通過自動控制系統實現風機百葉的自動開啟和關閉達到防塵、防水、美觀的效果。噪音低、風量大、耗電少、降溫效果明顯；既可吹風、也可抽風，質量保證!是廠房等降溫通風的最佳選擇。
“大瀚風”濕簾降溫是通過蒸發降溫的一種高效經濟的降溫方式。干熱空氣通過水簾進入室內，由于水簾內孔壁均勻布滿水膜，這樣室外新鮮空氣穿過水簾時，水簾上的水會吸收空氣中的熱量并產生蒸發現象，使新鮮空氣溫度下降，濕度增加，完成降溫過程，從而使廠房里的空氣變得涼爽、濕潤。
二、設備安裝的位置選擇
1、從總體來說，設備最好選定安裝在建筑物的外墻，盡量縮短對流距離；
2、設備可安裝在墻面上、窗臺上，但安裝環境應保證空氣流暢清新，水簾不應裝在有臭味或異味氣體的排氣口處，如：廁
所、廚房、化學物體排風口等。如果沒有足夠通風使用的窗或門，負壓通風要開設墻孔，保證廠房需求風量；
3、風機安裝在距地面1m～1.5m位置，使對流在適當?shù)母叨�，�?chuàng)造清爽環境。
4、風機+水簾通風系統安裝方式一般有縱向和橫向二種。
5、要確保風機水簾系統的安裝位置處機架結構穩固，強度能支撐整個設備以及檢修人員的重量。
三、設備安裝的技術要求
1、 安裝前，先用角鋼焊好托架，其參考尺寸，由現場安裝需求尺寸確定，并用六個M10 膨脹螺釘和兩個M10穿墻螺栓固定在
要安裝的位置。
2、因檢修時人進入機內的安全及風機自身穩固需要，宜采用40×40×4或50×50×4的角鋼。
3、安裝時應由我司技術人員單獨完成，安裝時應以安裝圖為準，并要結合安裝地點實際情況對圖紙進行優化安裝。
4、風機水簾具體安裝步驟如下：
第一步，首先將要裝風機或水簾的窗拆下，并把窗內框清理干凈。
第二步，按下圖裝上風機或水簾，安裝前，先用角鋼焊好托架，風機和水簾要確保水平安裝，固定螺絲一定要堅固可靠，
裝上水簾后注意要用玻璃膠封邊以免影響對流效果。
接下來在水簾對流縱向的窗臺裝上負壓風機；

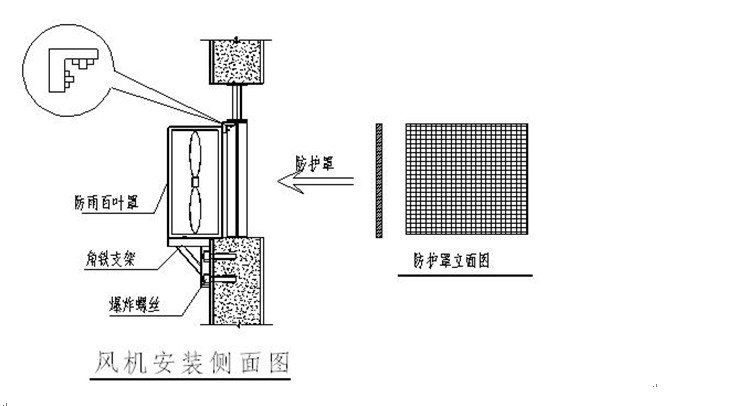

負壓風機結構簡圖如下:

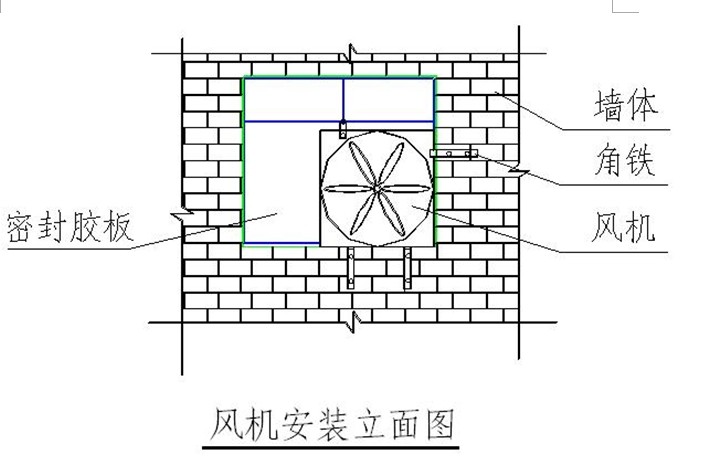

在墻上固定負壓風機的位置，如下圖
注： 風機后同樣要用密封膠板封邊，以免影響對流效果。
風機裝上 固定后，要在其出風口加裝防護網，以免人員靠近接觸風輪而產生危險！
第三步，按施工圖和實際情況布置水管及水箱水泵。
四、使用與維護：
1、每臺負壓負壓風機適用于70—100m2房間降溫。
2、負壓百頁風機+水簾系統使用前，請檢查濕簾和水池中有無紙屑和塵土等雜物，在每年使用期內應清洗6~10次。水簾直接用水龍頭沖洗，加入池中的水應為自來水或其它清潔水，以保持管路的暢通和濕簾的高效率。
3、電機是風機的心臟，若發生故障應立即切斷電源，及時請電工修理。安裝時要注意接好地線，以確保人身安全，拆裝葉輪時要小心，以免使葉片變形與箱體相碰。
4、水池或水箱中的浮球閥應確保水位到達下限時能自動補水，在水位達到上限時斷水；若浮球閥控制失靈，發現池中缺水或達到最高水位也滴水時，應及時調整或更換。
5、如發現濕簾供水不足或不均時，要檢查池中是否缺水，水泵是否運轉，以及供水管路和水泵入水口是否能過水，供水管路上的小孔是否堵塞，并檢查噴水管路是否位于濕簾的正中。正常的噴水高度應大于80mm。
6、由于風機是低壓型的（靜壓、動壓均小），故不能在百葉窗負壓風機出風口用加長管道的辦法來遠距離送風。
7、風機和水泵的電路宜集中控制，控制開關應裝在室內。
8、百葉窗負壓風機安裝好后，應將防雨百葉罩栓住，以免刮大風將蓋掀下。
9、冬季水簾不用時，要將水池或水箱內水放凈，并用塑料布或棉布把水簾和箱體包扎好，以免風沙進入室內。
|
